Классическая АСУТП - это шкаф с центральным контроллером в операторной, к которому стягиваются километры кабелей с полевых датчиков. Это работает, но дорого, неудобно при расширении и плохо ложится на современные объекты, где «полевая» часть размазана по большой территории. Стандарт IEC 61499 в этом месте предлагает другую модель: программа описывается как сеть функциональных блоков, и одна и та же программа распределяется сразу по нескольким независимым устройствам в сети - без центрального ПЛК.
В этой статье я покажу, как это выглядит на практике. Соберём небольшую распределённую систему на двух устройствах: ПЛК Insol-1000 (Рис. 1) (FreeRTOS, STM32H) занимается полевым уровнем - опрашивает дискретные входы, считает 4...20 мА, рулит OLED-дисплеем; шлюз Insol-Node (Рис. 2) (Linux) - это «верх» с PostgreSQL, встроенным OPC UA сервером и SCADA-платформой FUXA. Между ними - UDP multicast по схеме PUBLISH/SUBSCRIBE. Среда разработки одна - 4diac IDE, runtime один - 4diac FORTE, программа одна, но разрезанная между устройствами.
TL;DR
- 4diac - open-source реализация IEC 61499 от Eclipse Foundation. IDE + лёгкий C++ runtime FORTE.
- Логика - это сеть функциональных блоков (FB), соединённых по событиям и данным. Блоки выполняются только при получении события - никаких циклов сканирования в стиле классического IEC 61131-3.
- Программа описывается один раз, потом распределяется на нужные устройства через маппинг. Деплой - по сети, в RAM устройства; для автономной работы создаётся *.fboot файл, который runtime подхватывает при старте.
- Сетевая интеграция между устройствами - через блоки PUBLISH_N / SUBSCRIBE_N (UDP multicast). Без брокера, без центрального сервера.
- На Insol-Node поверх этого работает PostgreSQL (архивирование), OPC UA-сервер (для SCADA и MES) и FUXA - веб-SCADA с редактором мнемосхем прямо в браузере.
Часть 1. Что такое IEC 61499 и чем он отличается от привычного IEC 61131
Если коротко: классический IEC 61131-3 - это про сканирующий цикл одного устройства. Программа лежит в одном контроллере, циклически читает входы, считает логику, пишет выходы. Когда нужно «разнести» систему - между ПЛК ставятся отдельные шлюзы, Modbus-мосты и прочее склеивающее железо.
IEC 61499 переворачивает модель:
- Программа независима от железа. Сначала вы описываете всё приложение целиком - как сеть функциональных блоков. На каком устройстве что будет выполняться - решается позже, в System Configuration.
- Событийная модель. У каждого блока есть отдельные входы для событий (тонкие красные линии в редакторе) и для данных (синие линии). Блок исполняется в тот момент, когда на событийный вход пришёл триггер - не раньше и не позже. Цикл опроса организуется явно - обычно блоком E_CYCLE с заданным периодом.

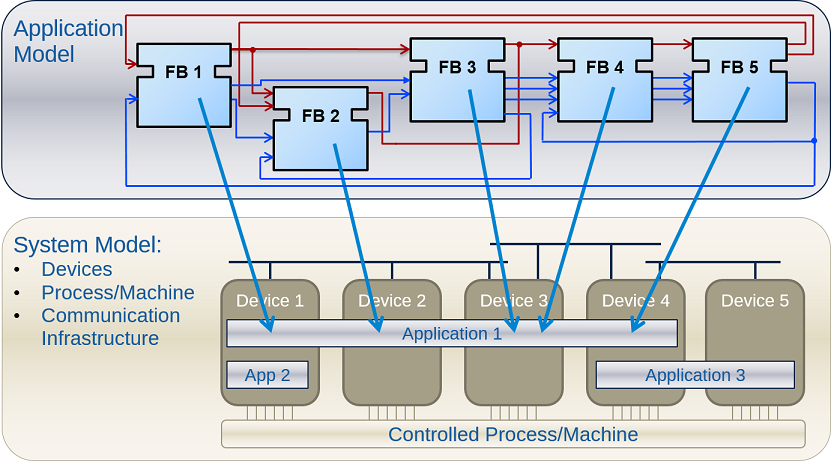

- Распределение приложения. Через маппинг одна и та же сеть блоков «разрезается» между устройствами. Часть блоков уезжает на Insol-1000, часть - на Insol-Node.
- Прямая связь между устройствами. PUBLISH/SUBSCRIBE - это UDP multicast: издатель льёт пакеты на групповой адрес, подписчики ловят. Никакого центрального брокера, никакого посредника.
Где это особенно полезно: распределённые объекты - нефтегазовая телеметрия, ЖКХ, протяжённые объекты вроде водоканалов, фабрики с разбросанной по корпусам автоматикой. Всё, где централизованный шкаф управления - это либо длинные дорогие кабельные трассы, либо вообще нерешаемая задача.
! Важный нюанс: UDP не гарантирует доставку. Для критичных управляющих сигналов нужна триггерная схема с подтверждением - SUBSCRIBE отправляет назад «эхо», PUBLISH повторяет, если эхо не пришло за таймаут. Это вы строите сами поверх стандартных блоков. Для телеметрии/архивирования штатного multicast обычно достаточно.
Часть 2. Что в наборе
Аппаратная часть для примера:

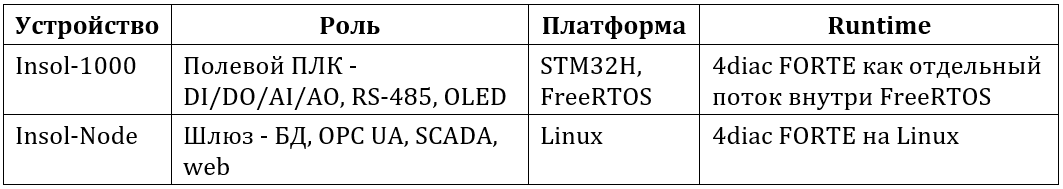

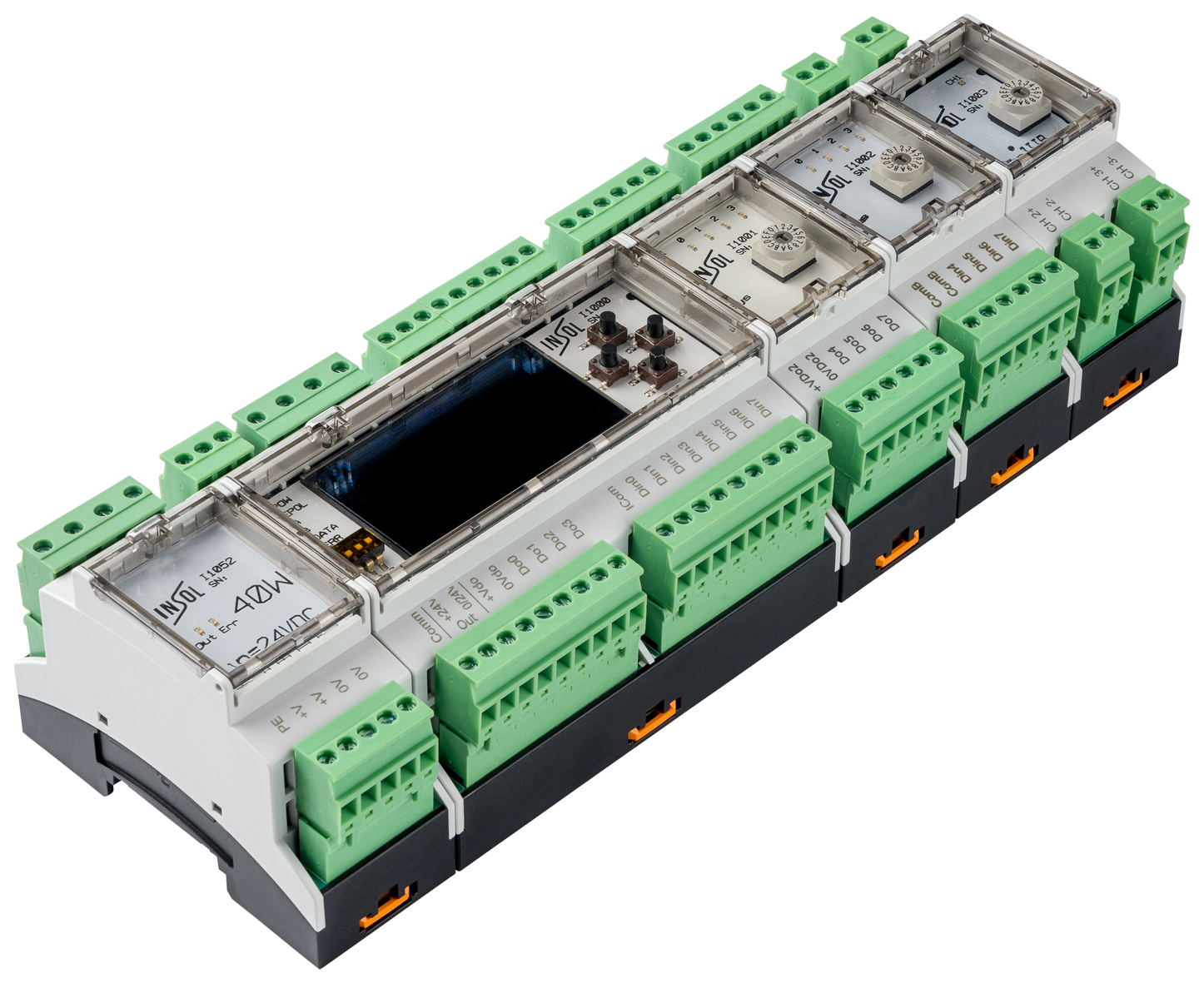

Insol-1000 - модульный ПЛК с шиной I-BUS: к базовому модулю слева цепляются модули питания, справа - модули расширения (I1001 8DO, I1002 8DI, I1003 / I1004 аналог 4–20 мА с HART, I1005 для термопар/RTD). Между ПЛК в сети - однопарный Ethernet 10BASE-T1L (до 1500 м между устройствами, скорость 10 Мбит/с, питание PoDL прямо по той же витой паре).

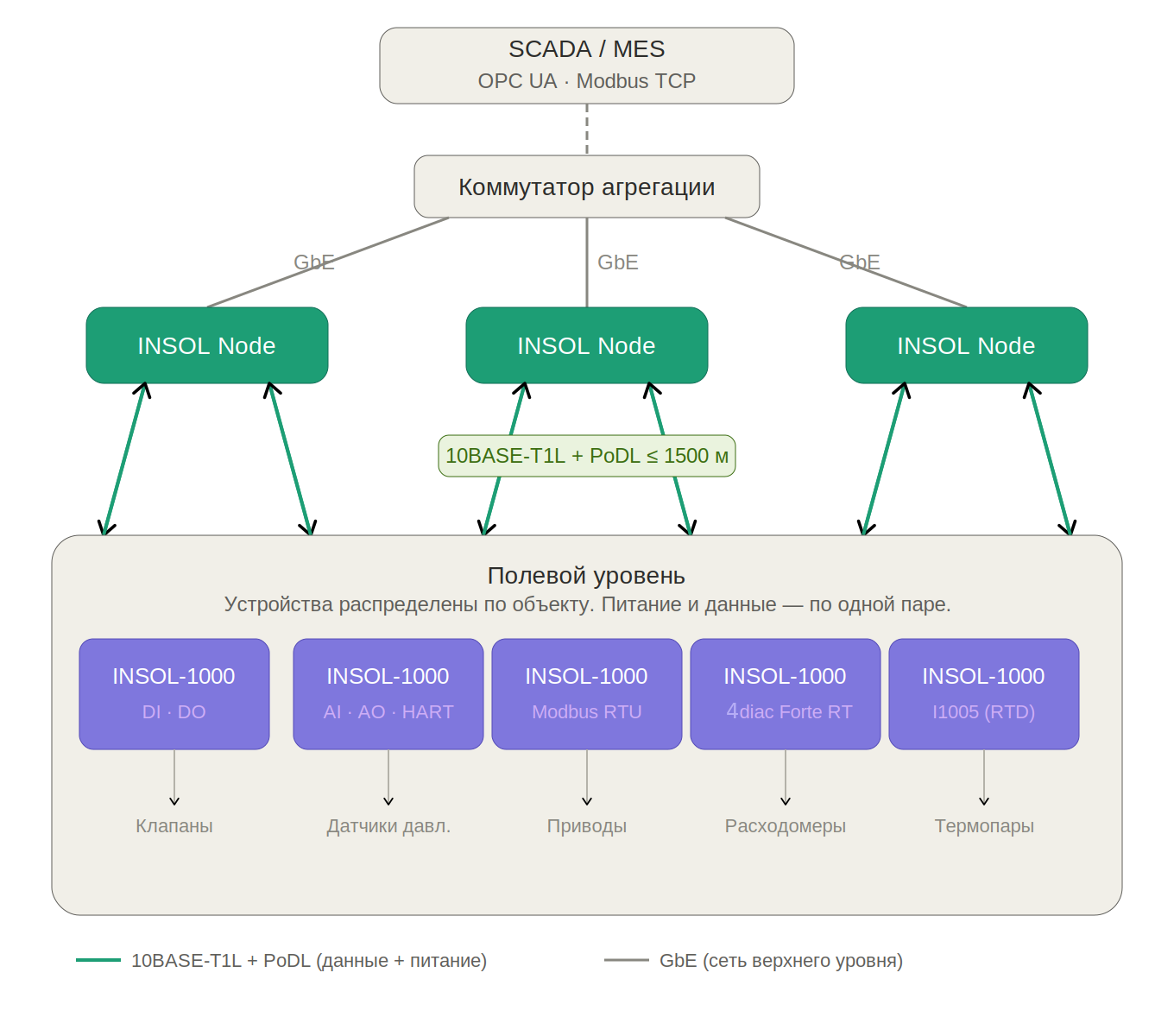

Полевой уровень распределяется прямо по объекту (Рис. 4). На верхнем уровне - обычная Ethernet/Gigabit-сеть до SCADA.
В этой статье сеть нас интересует постольку-поскольку — всё, что нужно знать, что устройства просто находятся в одном сегменте Ethernet сети.
Из софта:
- 4diac IDE - на ПК разработчика. Сборка от Insol лежит на их сайте, основана на Eclipse, в неё уже добавлены .fbt-типы под Insol-Node и Insol-1000 - иначе пришлось бы вручную подкладывать библиотеку.
- 4diac FORTE - прошитый на устройствах runtime. На Insol-1000 - внутри FreeRTOS, на Insol-Node - поверх Linux. Поддерживает все элементарные типы IEC 61131-3 рев. 2, базовые/составные/интерфейсные FB, адаптеры, online-реконфигурацию приложений без остановки.

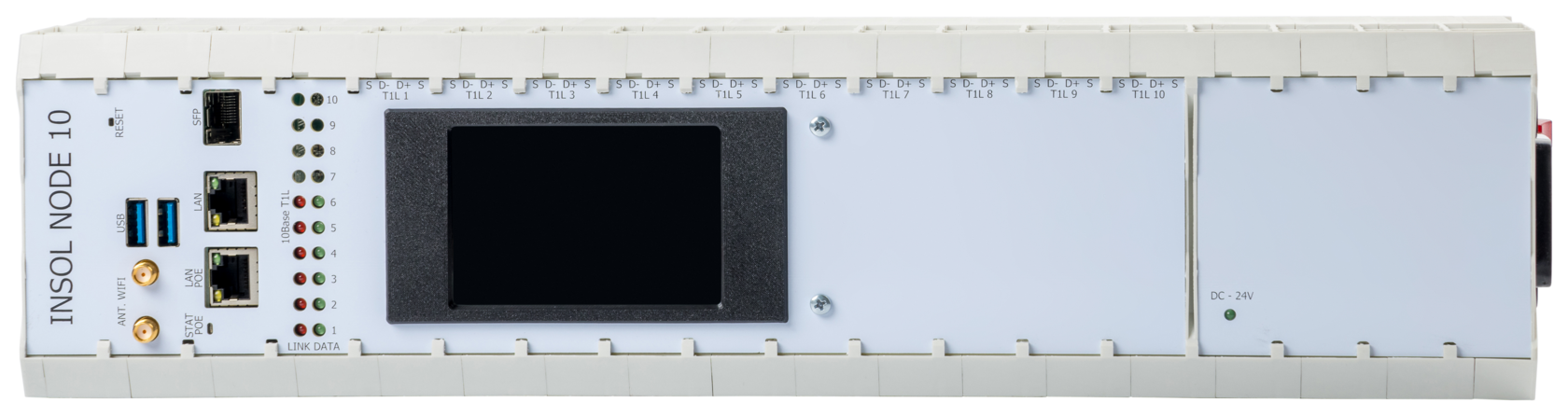

- На Insol-Node поверх FORTE работает экосистема верхнего уровня: PostgreSQL, OPC UA сервер (open62541), Modbus TCP клиент (libmodbus), и FUXA SCADA.
Качаем дистрибутив 4diac IDE и тестовый проект с insolsoft.ru → «Техподдержка» → «ПО 4diac». Тестовый проект — это .zip с уже готовой структурой Type Library (блоки INSOL_IO, I1000_4_20MA_IN/OUT, I1000_DISPLAY, I1000_PID, SQL_SET_*, SQL_GET_VAL) и парой Application-схем.
Дальше - раскручиваем по шагам.
Дальше - раскручиваем по шагам.
Часть 3. Подготовка устройств через web-интерфейс
Прежде чем запускать IDE, нужно подготовить устройства. У обоих - встроенный web на стандартных портах.
3.1. INSOL-1000: проверка прошивки и алиасы каналов
Открываем http://192.168.0.132 (адрес виден на встроенном OLED). В разделе «Прибор → О системе» - текущая версия прошивки. Если она старее, чем на сайте - обновляем через web. Если web-интерфейс не отзывается - есть аварийный режим: удерживаем две вертикальные кнопки на лицевой панели до подачи питания, тогда контроллер стартует в bootloader.

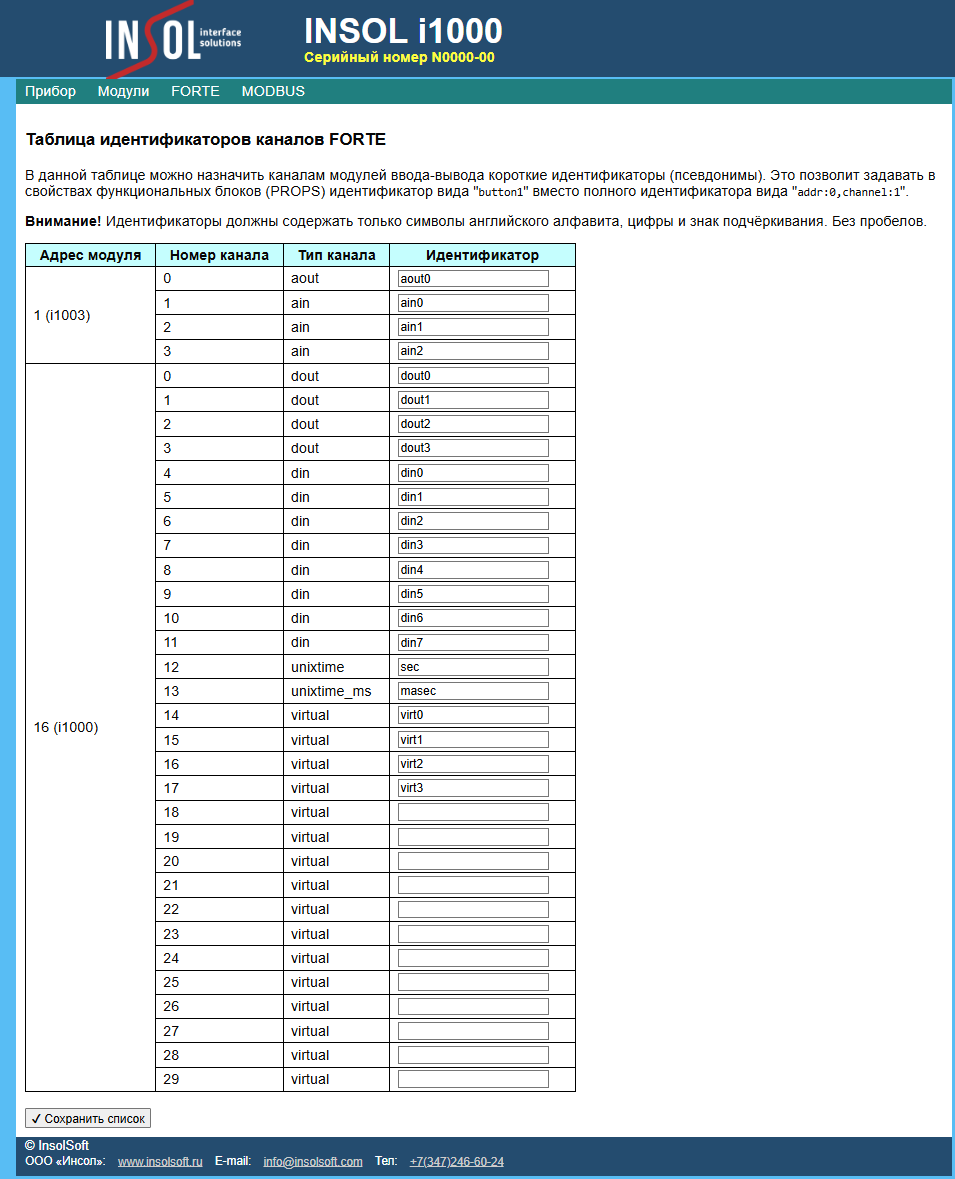

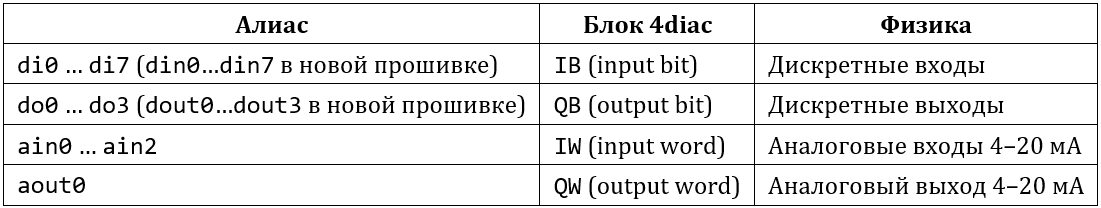

Дальше - самое важное: алиасы каналов. Алиас - это понятное имя физического канала, которое потом будет указываться в параметре PARAMS функциональных блоков IB / QB / IW / QW в 4diac. Это удобно: вы пишете 'ain0' вместо адреса вида «addr:0,channel:1», и эти же алиасы используются всеми верхнеуровневыми компонентами - PostgreSQL, OPC UA, FUXA.
Каждому физическому каналу даётся короткое имя, под которым он будет виден из 4diac (Рис. 5).
Алиасы чувствительны к регистру. Значение в PARAMS блока должно совпадать с web-интерфейсом байт в байт - 'AIN0' и 'ain0' это разные каналы, и runtime молча подсунет «не тот». В разных прошивках префиксы могут отличаться (di0/din0, do0/dout0) - сверяйтесь с тем, что реально показано в таблице.
3.2. INSOL Node: запуск сервиса FORTE
Тоже web-интерфейс. Идём в раздел Forte → Сервисы Forte 3, нажимаем «Добавить сервис», задаём порт (в примере 60001), выбираем сборку (на первый запуск - заводская, например test31). На первом запуске оставляем Forte bootfile пустым - иначе при старте FORTE подхватит старую программу из .fboot и проигнорирует то, что вы хотите задеплоить из IDE.
Запускаем сервис кнопкой ▶. Всё - устройства готовы принимать программу.
Часть 4. Проект в 4diac IDE
Создаём проект: File → New → 4DIAC Project, имя test33, выбираем рабочую папку - Finish. В System Explorer появляется дерево проекта с пустым System и Type Library.
4.1. Подкладываем библиотеку блоков INSOL

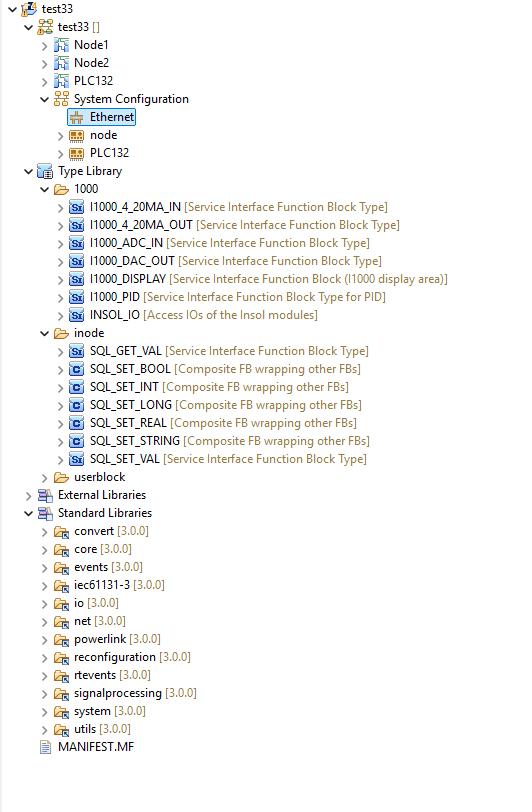

В Type Library создаём подпапки 1000, inode, userblock и складываем туда .fbt файлы. В сборке IDE от Insol они уже включены, но если вы ставили оригинальный 4diac с Eclipse.dev, придётся скачать библиотеку отдельно с insolsoft.ru в рамках предложенного дистрибутива.
Минимальный набор для нашего демо:
- В 1000/: INSOL_IO, I1000_4_20MA_IN, I1000_4_20MA_OUT, I1000_DISPLAY, опционально I1000_PID
- В inode/: SQL_SET_BOOL, SQL_SET_INT, SQL_SET_REAL, SQL_SET_LONG, SQL_SET_STRING, SQL_GET_VAL
- В userblock/ - пока пусто, сюда положим свой кастомный блок чуть позже.
4.2. System Configuration - где какое устройство
Дважды кликаем на System. Правой кнопкой → New Device для каждого из двух устройств. Задаём имена и MGR_ID:
С этого момента IDE знает, кто на проводе, и может туда деплоить.
4.3. Application для Insol-1000
Создаём Application с именем PLC132 - это сеть блоков, которая поедет на полевой контроллер (Insol-1000). Ключевые элементы схемы:
- INSOL_IO - обязательно первый блок. Инициализирует шину I-BUS. Параметр QI = 1 (включено). Все остальные I/O-блоки запустятся только после события CNF от INSOL_IO.
- E_CYCLE (DT = T#50ms) → IB (PARAMS = 'di0' … 'di3') - циклический опрос дискретных входов с периодом 50 мс. Каждый IB отдаёт на выходе OUT булеву переменную текущего состояния входа.
- IW ('ain0' … 'ain2') → I1000_4_20MA_IN → F_REAL_AS_WSTRING → I1000_DISPLAY - аналоговые входы 4...20 мА, перевод в REAL (масштабирование), форматирование в строку и вывод на OLED.
- QB ('do0' … 'do3') - дискретные выходы.
- I1000_4_20MA_OUT → QW ('aout0') - аналоговый выход 4–20 мА. Уставка для него приходит сверху от INSOL Node.
- PUBLISH_3 (ID = "239.0.0.1:13201") - публикует три значения ain0..ain2 в multicast.

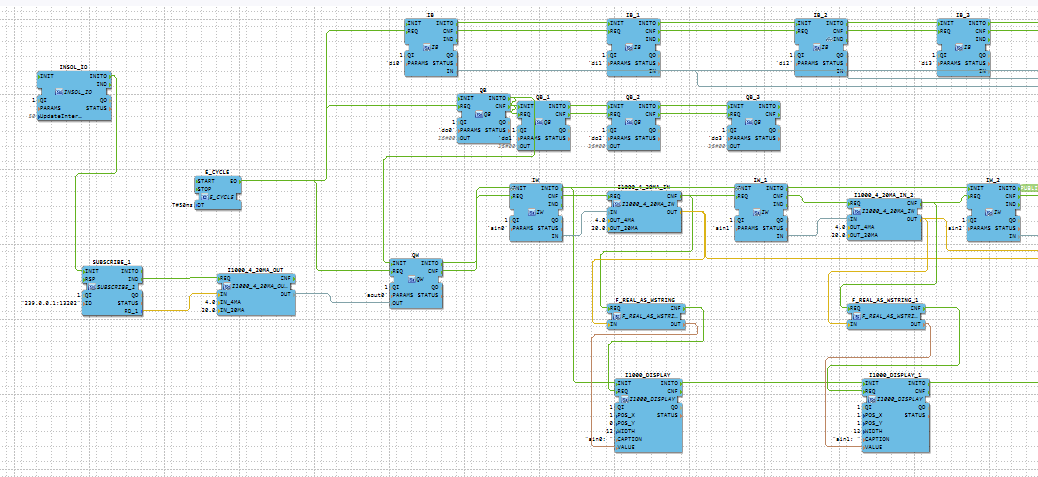

Application PLC132 (Рис. 7): INSOL_IO инициализирует I-BUS, E_CYCLE крутит опрос, аналоговые входы идут через масштабирование на OLED, дискретные выходы - на полевые реле. SUBSCRIBE_1 ловит уставку aout0 с верхнего уровня.
Адрес 239.0.0.x - это IANA-зарезервированный диапазон для административно-локального multicast, роутер за пределы локального сегмента такие пакеты не выпустит. Порт можно выбирать любой свободный - в примере 13201 для аналога, 13202 для обратного канала.
4.4. Applications для INSOL Node
На стороне Node делаем два Application - для разделения по смыслу:

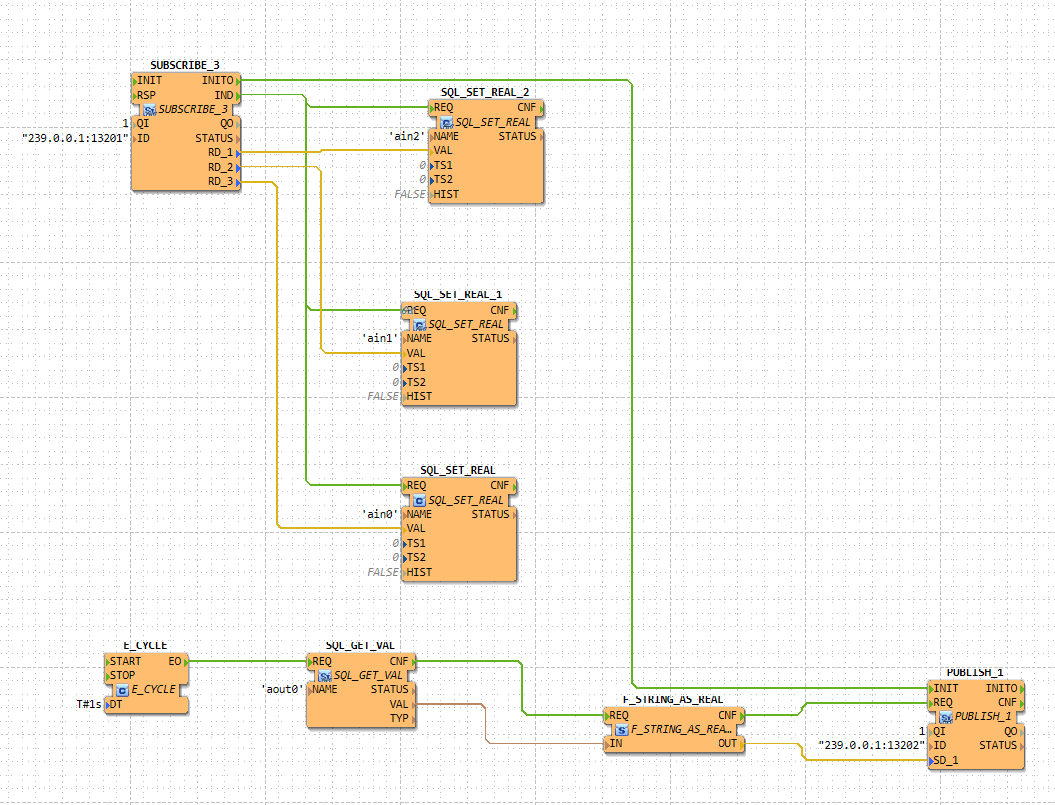

Node1 (Рис. 8) - приём аналоговых значений и публикация уставки:
Node1 (Рис. 8) - приём аналоговых значений и публикация уставки:
- SUBSCRIBE_3 (ID = "239.0.0.1:13201") ловит то, что опубликовал PLC132. На каждое полученное событие IND выходят три значения RD_1..RD_3.
- SQL_SET_REAL (по одному на каждый канал, параметр NAME = 'ain0', 'ain1', 'ain2') пишет значения в PostgreSQL. Если переменная в БД ещё не существует - она будет создана автоматически при первом вызове. Если задать HIST = TRUE, блок начнёт ещё и архивировать историю в tag_archive.
- Обратный путь: E_CYCLE (T#1s) → SQL_GET_VAL (NAME = 'aout0') → F_STRING_AS_REAL → PUBLISH_1 (ID = "239.0.0.1:13202"). Раз в секунду читаем уставку из БД (туда её положит оператор через FUXA), конвертируем строку в REAL и публикуем в сеть. PLC132 подписан на этот же multicast и применит её к aout0.
Node2 - приём дискретных сигналов: SUBSCRIBE_4 (ID = "231.0.0.1:60002") → SQL_SET_BOOL для di0..di3. Отдельный multicast-канал для дискретки.
4.5. Маппинг и деплой
Возвращаемся в System Configuration. Перетаскиваем (маппим) PLC132 Application на устройство PLC132, Node1 и Node2 - на node. Элементы окрашиваются в цвет соответствующего устройства. Это и есть маппинг.
Дальше - Online → Connect to System. Если устройства живы и порты совпадают, индикаторы у обоих горят зелёным. Жмём Deploy → Start (▶). Программа улетает в RAM устройств. С этого момента IDE в Online-режиме показывает текущие значения на каждой линии связи в реальном времени - это, пожалуй, самая удобная штука в 4diac: вы буквально видите, как событие пробежало по схеме и какие данные где сейчас лежат.
Пока программа в RAM - после reboot устройства её там не будет. Это нормальный режим отладки. Финальное развёртывание - через Boot-файл, разберём ниже.
Часть 5. Кастомный блок: ST-алгоритм, отладка, экспорт в C++
Базовых блоков обычно не хватает, и стандарт позволяет писать свои. Типов несколько: Basic FB (с алгоритмом на ST и собственным конечным автоматом - ECC), Composite FB (собранный из других FB), Service Interface FB (для нативного взаимодействия с runtime - обычно C++), Simple FB. Самый частый случай - Basic FB.
Сделаем учебный блок NewBlock, который принимает три REAL и возвращает их сумму, среднее, минимум и максимум.
5.1. Интерфейс блока
Правой кнопкой на Type Library/userblock → New → Basic Function Block. Имя - NewBlock. Во вкладке Interface:
- Входное событие: REQ, с ассоциированными переменными ri1, ri2, ri3 (тип REAL).
- Выходное событие: CNF, с переменными rmin, rsumm, rmax, rmidl (тип REAL).
5.2. Алгоритм на ST

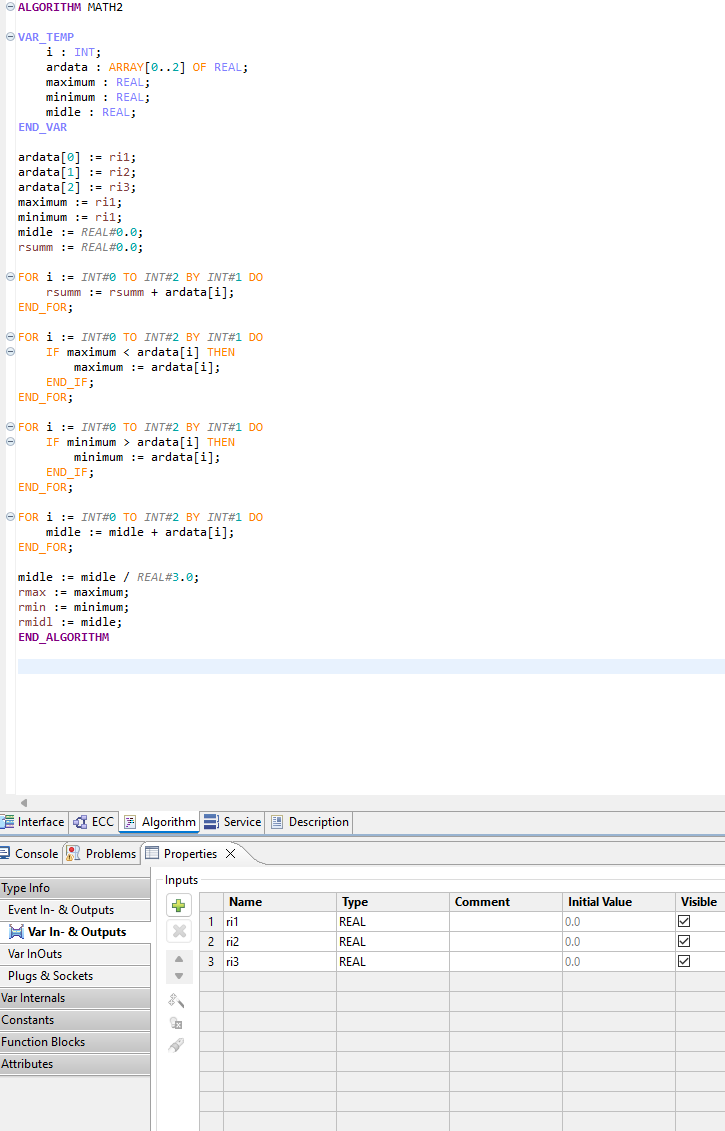

Создаём алгоритм MATH2 (вкладка Algorithms). Реальный код, который попадает в кодогенерацию FORTE:
Структурированный текст здесь - обычный IEC 61131-3 рев. 2. Полная спецификация - на сайте PLCopen, конкретные ограничения runtime FORTE - в eclipse.dev/4diac/doc.
5.3. ECC - конечный автомат блока
Во вкладке ECC рисуем минимальный автомат с двумя состояниями (Рис. 10):
- START (начальное) - пустое, ничего не делает.
- State - выполняет MATH2 и эмитит CNF.
Переходы:
- START → State по событию REQ.
- State → START по безусловному условию 1 - то есть сразу после выполнения алгоритма возвращаемся в начальное состояние, готовы ловить следующий REQ.
5.4. Отладка локально

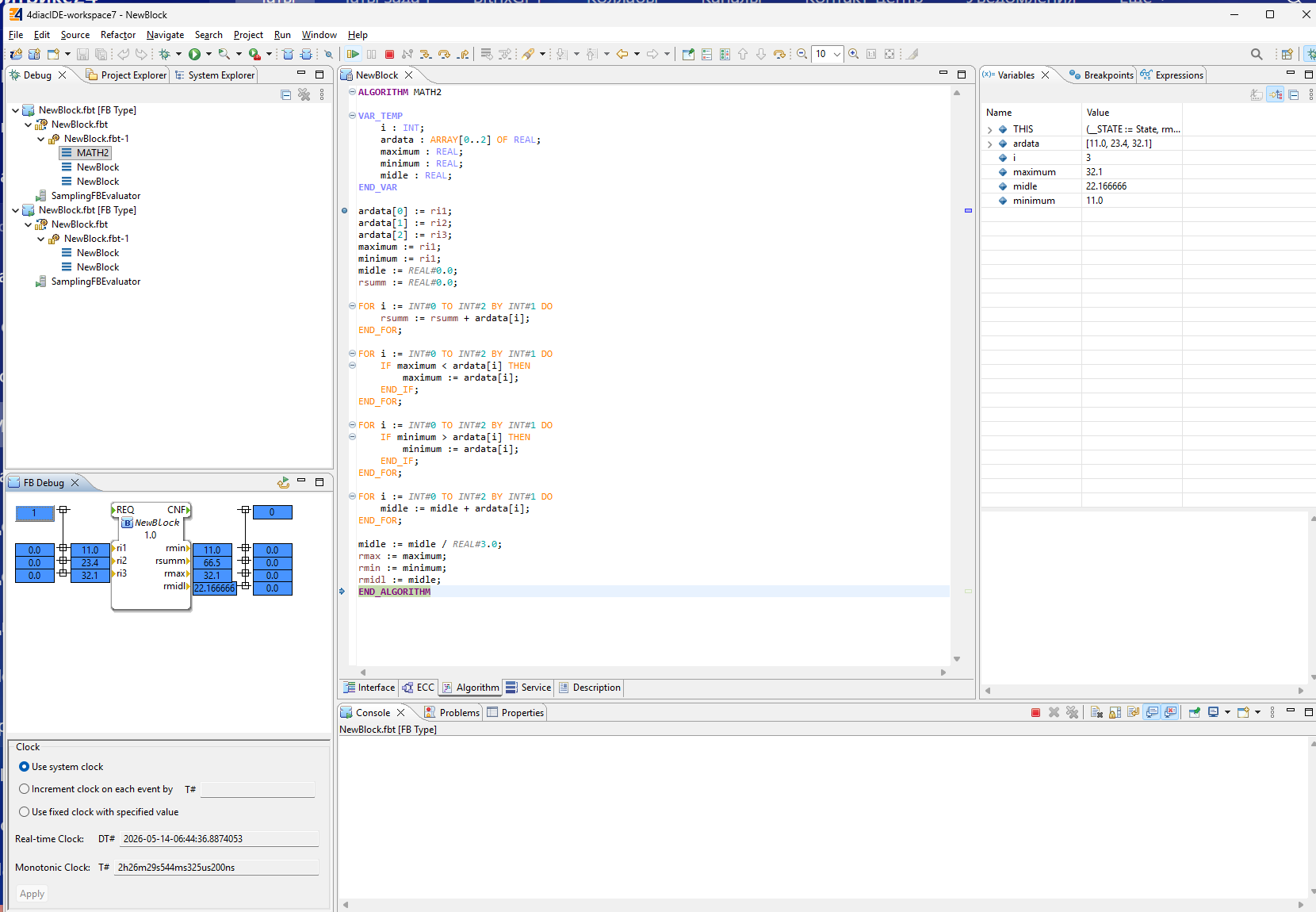

Самое полезное в 4diac IDE - это локальная отладка FB без устройства. Правый клик по типу блока в дереве → Debug As → 1 Debug FB Type запускает runtime прямо на машине разработчика и подключает блок к нему (Рис. 11).
Что доступно:
- Watch Variables - текущие значения всех переменных блока. Любую можно вручную поменять «на лету».
- Force Event - отправить REQ руками и посмотреть, что блок выдаст на CNF. Без всякого внешнего железа.
- Точки останова на переходах ECC - выполнение приостанавливается на переходе, пошагово смотрим, что и почему сработало.
- Debug Stack - порядок вызовов алгоритмов и событий.
- Подсветка текущего состояния ECC в реальном времени - то самое визуальное «глаза-смотрят-как-программа-бежит», ради которого многие в IEC 61499 и пришли.
5.5. Экспорт созданного модуля в C++ и сборка под Linux
Чтобы наш блок поехал на Insol-Node, нужно сгенерировать его C++ исходники и подложить в сборку FORTE на устройстве.
В IDE - правой кнопкой на NewBlock → Export, в визарде выбираем 4diac IDE → 4diac IDE Type Export, экспортер 4diac FORTE 3.x, целевая папка - рабочий каталог сборки. На выходе получаем два файла: NewBlock.cpp и NewBlock.h.
Дальше - web-интерфейс INSOL Node → Forte → Сборки Forte3 → выбираем активную сборку → Сборка. Включаем чекбокс рядом с NewBlock в списке «Использовать ФБ при компиляции», сохраняем, жмём «Компилировать». Статус сменится на «Скомпилирован» - это значит, что блок собран в новый бинарник FORTE и зарегистрирован в реестре типов. Перезапускаем сервис ▶ - и NewBlock теперь доступен в IDE наравне со стандартными библиотечными блоками. Можно перетаскивать на схему.
Часть 6. Верхний уровень: PostgreSQL → OPC UA → FUXA
Это та часть, ради которой Insol-Node, собственно, и существует. В типичном проекте АСУТП «верхним уровнем» обычно занимается отдельный сервер с разнородной обвязкой: лицензионная SCADA ( WinCC, MasterSCADA и пр.), отдельный OPC-сервер вроде KEPServerEX, historian, СУБД, веб-сервер для удалённого доступа к HMI, плюс прослойка пользователей и прав, средства мониторинга, отчётный модуль. Каждый компонент - свой инсталлятор, своя лицензия, свой формат конфигурации, свой канал техподдержки. Половину времени проекта уходит на то, чтобы все эти кусочки начали разговаривать друг с другом.
Insol-Node - это всё то же самое, но в одной коробке, под одной web-консолью. На Linux-устройстве уже предустановлено и работает:
- 4diac FORTE runtime - собственно среда исполнения IEC 61499. То, ради чего мы и пришли.
- PostgreSQL - встроенная промышленная СУБД. Переменные создаются автоматически блоками SQL_SET_*; ничего заранее настраивать не нужно. Архивные данные, журналы событий, конфигурации - всё здесь.
- OPC UA сервер (open62541) - самый распространённый промышленный стандарт интеграции. Автоматически экспонирует всё, что есть в PostgreSQL. Поддерживает Historical Access - внешняя SCADA или MES получат и реальное время, и историю.
- FUXA SCADA - open-source веб-SCADA/HMI. Редактор мнемосхем работает прямо в браузере, никакого Windows-клиента ставить не нужно. Доступ с планшета, телефона, любой машины в сети.
- Modbus TCP-клиент (libmodbus) - для интеграции с полевыми устройствами сторонних производителей: частотными приводами, счётчиками электроэнергии, расходомерами и прочей классикой.
- Web Server Insol-Node - единая web-консоль, в которой управляется всё сразу: пользователи и права доступа, сервисы FORTE и их сборки, настройки OPC UA, доступ к SCADA, отчёты, диагностика сети, обзор подключённых устройств.
Под капотом - open-source стек везде, где это возможно: PostgreSQL, open62541, FUXA, 4diac FORTE. Никаких подписок «за каждый тег», лицензий на клиентские подключения и и на хранение архивов (истории). Один разовый платёж за железо - и интеграционный слой собран.
Что важно для проектировщика: компоненты уже сшиты между собой по реальным шинам, а не по бумажным схемам. Блок SQL_SET_REAL положил значение → PostgreSQL немедленно отдал его в OPC UA → подписанный клиент SCADA получил уведомление → точка на тренде нарисовалась. Все три шага происходят без вашего участия и без единой строчки кода.
Минимальный проект АСУТП, который раньше требовал сервера с Windows, SCADA-лицензии, KEPServerEX, отдельной СУБД и недели настройки сетки между ними - здесь собирается за пару часов и помещается в DIN-реечный модуль.
Дальше - что именно даёт каждый компонент.
6.1. PostgreSQL
В Node предустановлен PostgreSQL и небольшая обвязка над ним. Блоки SQL_SET_* сделаны так, что они сами создают переменную в БД при первом обращении - не нужно заранее лезть в PostgreSQL и делать CREATE TABLE.

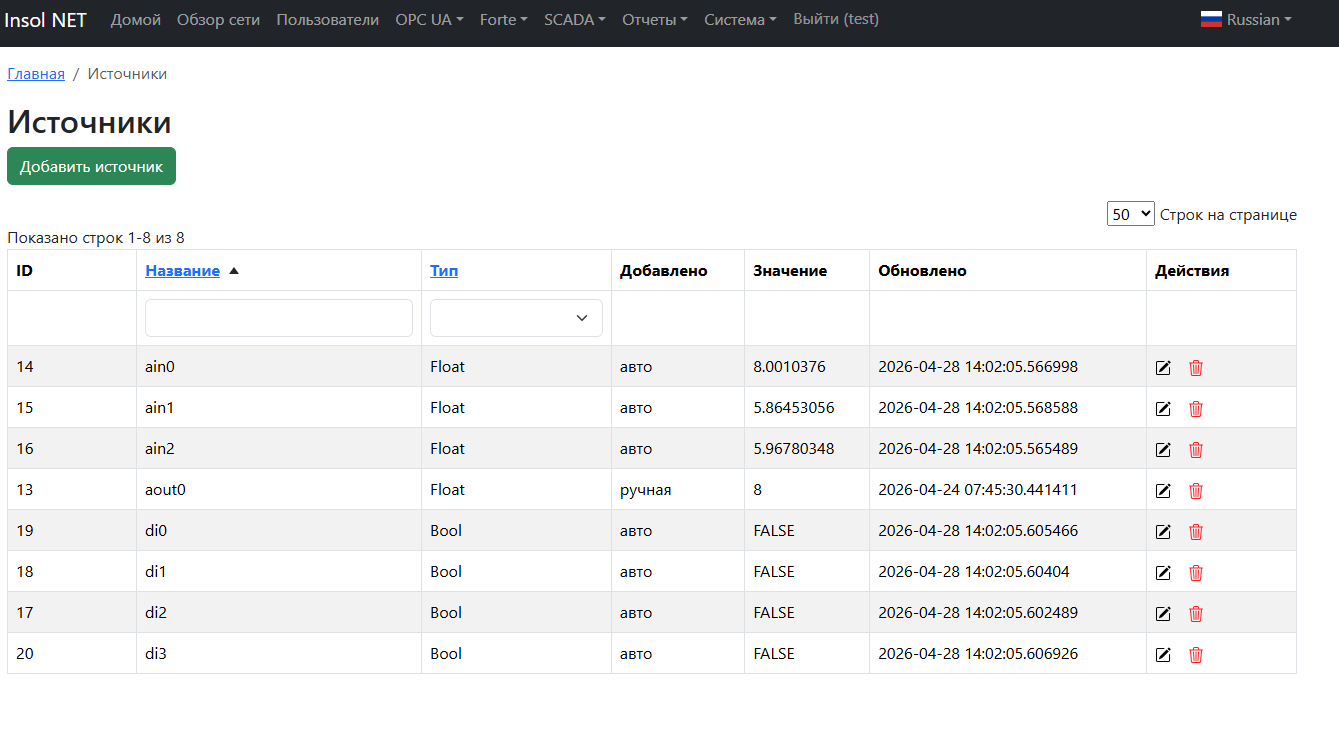

Раздел «Источники» в Insol NET (Рис. 12): ain0..ain2 (Float, добавлены автоматически блоком SQL_SET_REAL), aout0 (Float, добавлен вручную как уставка), di0..di3 (Bool, тоже автоматически). Колонка «Обновлено» показывает реальный темп прихода данных.

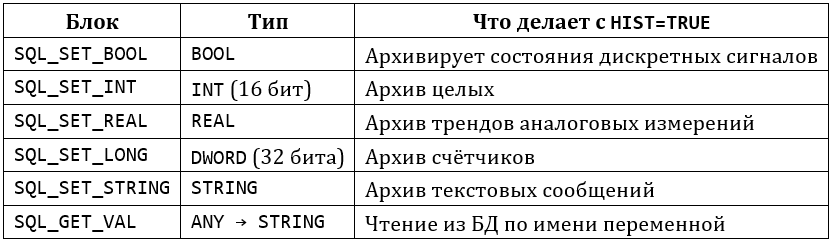

Поддерживаемые блоки:
Обратите внимание: уставки оператора (то, что не приходит из 4diac, а вводится в SCADA) добавляются в БД руками - через web-интерфейс Insol-Node, который под капотом просто пишет в ту же таблицу. А потом 4diac читает их обратно через SQL_GET_VAL.
6.2. OPC UA - без настройки
Всё, что лежит в PostgreSQL, автоматически публикуется встроенным OPC UA сервером (open62541) на стандартном порту 4840. Пространство имён и политику безопасности можно подкрутить в web, но для старта достаточно дефолтов: Security Mode: None, endpoint opc.tcp://192.168.0.176:4840.
Архивные данные для переменных с HIST=TRUE отдаются через OPC UA Historical Access - это значит, что SCADA сможет рисовать тренды не только по «живым» данным, но и по истории.
6.3. FUXA - мнемосхема в браузере
FUXA - это open-source веб-SCADA/HMI на Angular (есть на GitHub: frangoteam/FUXA). Поддерживает OPC UA, Modbus TCP/RTU, MQTT, прямой коннект к PostgreSQL/SQLite/InfluxDB. На Insol-Node она уже установлена и запущена - открываем http://192.168.0.176:1881.
Шаги настройки выглядят так:
Подключение OPC UA. В режиме Editor → шестерёнка → Connections → + → OPC UA:
Подключение OPC UA. В режиме Editor → шестерёнка → Connections → + → OPC UA:
Connect → статус Connected → Save.

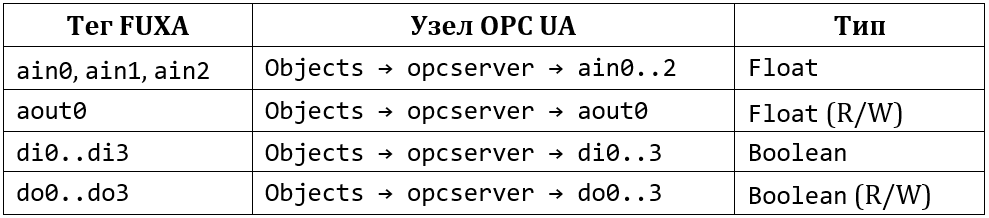

Теги. В разделе Tags добавляем по тегу на каждую переменную, выбирая узлы из дерева OPC UA.

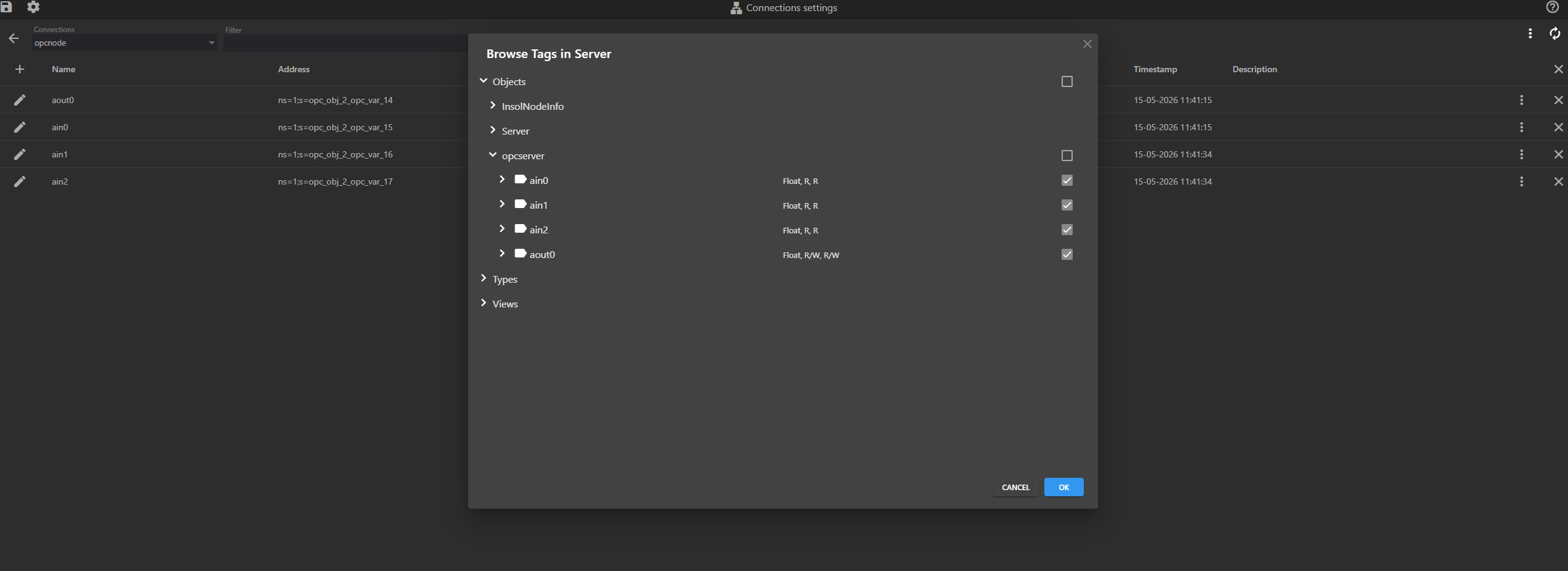

Browse Tags in Server в FUXA (Рис. 13): под Objects → opcserver видны ain0..ain2 (Float, R, R) и aout0 (Float, R/W, R/W). Атрибуты доступа берутся прямо из OPC UA - FUXA понимает, какие переменные можно писать, а какие только читать.
Имя тега обычно совпадает с алиасом канала на INSOL-1000 - так проще трассировать:
Мнемосхема. В Pages создаём страницу MainView. Из палитры тянем элементы:
- Gauge для ain0 - диапазон 4...20 (если в «сырых» миллиамперах) или 0...100 (в физических единицах, если конвертация уже сделана на стороне 4diac). Цветовые зоны зелёная/жёлтая/красная - норма/предупреждение/авария.
- Switch для do0. Поскольку тег R/W, при клике FUXA пишет новое значение в OPC UA. Дальше оно попадает в PostgreSQL, оттуда SQL_GET_VAL забирает его на Insol-1000 и переключает физический выход. Логически - обычное «нажал кнопку - лампа загорелась», но цепочка под капотом длинная: браузер → OPC UA → БД → FORTE на Node → publish → subscribe → FORTE на PLC132 → QB → реле.
- Chart для трендов. Источник - либо OPC UA Historical Access (если переменная заведена с HIST=TRUE), либо встроенный DAQ в FUXA (она сама может писать значения тегов в SQLite и строить тренды из него). Второе удобнее, когда нужен быстрый дашборд без перенастройки 4diac.

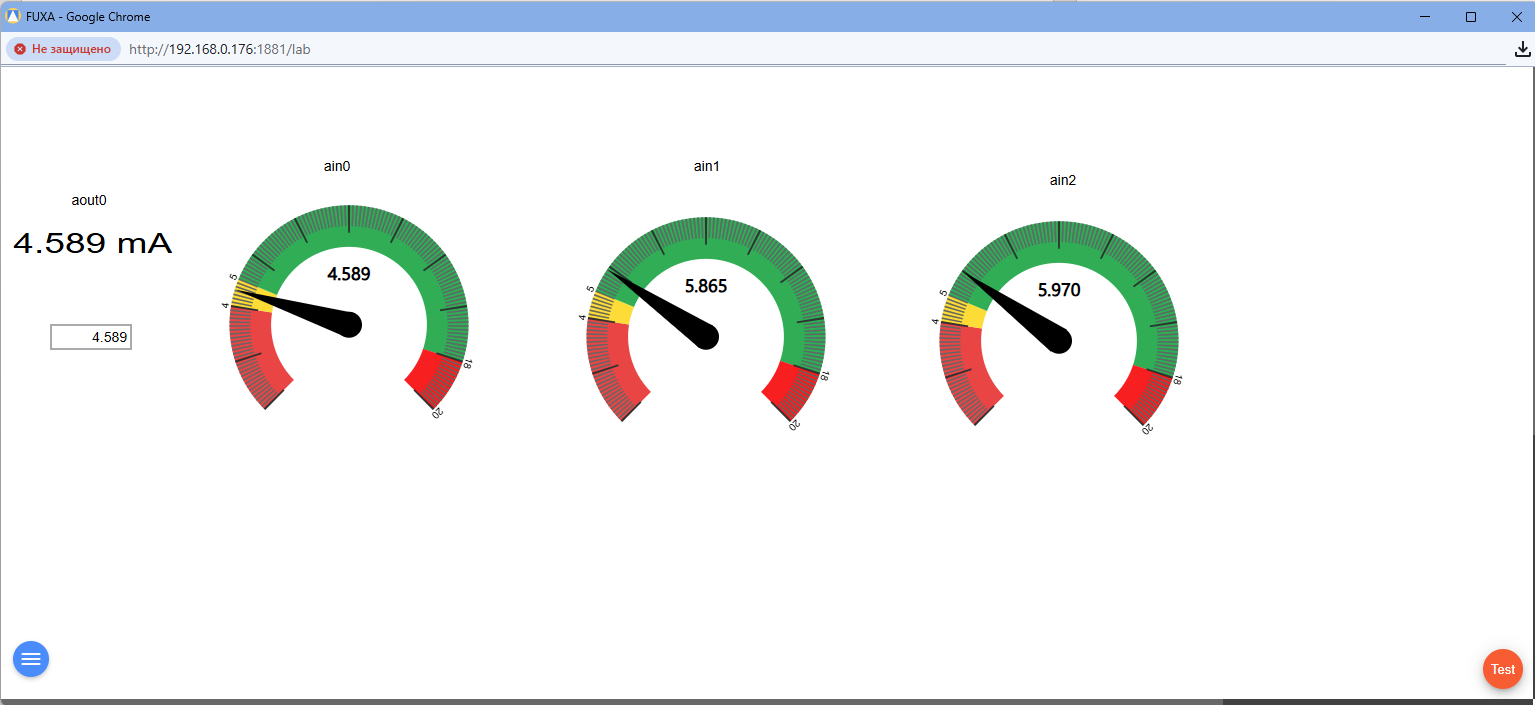

Финальный вид мнемосхемы в режиме просмотра (Рис. 14). aout0 = 4.589 mA - это уставка, заданная оператором; ain0..ain2 - аналоговые входы с физического Insol-1000. Цветовые зоны 4...20 мА с переходом красный/жёлтый/зелёный.
Сохраняем (Save), переключаемся в режим View. Частота обновления - по умолчанию 1 секунда, настраивается per-tag. Готовую мнемосхему можно открыть напрямую по http://192.168.0.176:1881/lab - например, с планшета в полноэкранном режиме.
Часть 7. Boot-файл - переходим в режим «работает само»
Пока мы всё деплоили в RAM. Чтобы система оживала сама после reboot устройства, нужен *.fboot файл. XML структура описывающая все используемые блоки в проекте и связи между ними.
В IDE: правой кнопкой на Application → Create Boot File. Для каждого устройства генерируется свой .fboot. Дальше:
- Insol-1000: web-интерфейс → «Сервисы» → загружаем *.fboot для PLC132.
- Insol-Node: настройки сервиса 4diac FORTE → в поле Forte bootfile выбираем загруженный *.fboot для node, включаем «Автозапуск».
- Перезагружаем оба устройства.
Runtime при старте обнаруживает .fboot и поднимает приложение. Подключение IDE больше не требуется - система автономна.
! На этапе отладки всегда удаляйте Boot-файл с устройства перед очередным Deploy. Иначе FORTE поднимется с .fboot-версии, проигнорирует только что задеплоенную из IDE, и вы будете долго ловить «фантомные» отличия.
Часть 8. Что в итоге
Что получилось из коробки:
- Распределённая система без центрального ПЛК. Полевая логика (опрос I/O, отображение на OLED, аналоговый выход) живёт на STM32H с FreeRTOS. Архив, SCADA и интеграционный слой - на Linux-шлюзе. Связь - UDP multicast в одном Ethernet-сегменте.
- Одна программа на все устройства. Описана один раз в 4diac IDE, разрезается через маппинг. Online-отладка показывает значения на всех линиях схемы в реальном времени - без отдельных средств трассировки.
- Стандартизованный верх. OPC UA сервер с историческим доступом, готовый к подключению любой нормальной SCADA или MES. FUXA встроена как референсный HMI, но никто не мешает подключить ту же условную МастерСкаду или WinCC.
- Расширяемость через свои блоки. Удобный инструмент компиляции собственных наработок. Basic FB → ST → отладка локально → экспорт в C++ → сборка на устройстве → доступен в IDE. Цикл «придумал блок - встроил в библиотеку» - минут за двадцать.
Где это не "серебряная пуля":
- IEC 61499 всё ещё непривычен - инженеров, которые уверенно его читают, на порядок меньше, чем спецов по классическому 61131-3.
- Multicast накладывает требования на сеть: managed-коммутаторы с поддержкой IGMP snooping, никаких «домашних» свитчей в продакшене.
- Гарантированной доставки нет - для критичных сигналов управления вы строите свой ACK-протокол поверх PUBLISH/SUBSCRIBE.
- Online-реконфигурация - мощная штука, но требует дисциплины: «горячую подмену» работающего алгоритма легко превратить в недокументированный инцидент.
Полезные ссылки
- Сборка 4diac IDE с библиотекой Insol и тестовый проект - insolsoft.ru → Техподдержка → ПО 4diac
- Оригинальный 4diac - eclipse.dev/4diac
- Концепция IEC 61499 в документации Eclipse - eclipse.dev/4diac/doc/intro/iec61499.html
- FUXA SCADA - github.com/frangoteam/FUXA
- Спецификация ST - plcopen.org
